AutoCAD 단축키 정리! 실무자라면 꼭 알아야 할 30가지

 도면 작업 시간… 왜 이렇게 오래 걸리지?

혹시  요즘 도면 작업하면서 이런 생각 자주 들죠



시간은 부족한데 할 일은 많고 바쁜데 마우스만 뱅글뱅글 돌고 있으면 속이 막 터짐니다.



능률은 안 오르고… 누구나 한 번쯤은 겪어봤을 고민일 거예요.







사실 AutoCAD의 진짜 효율은 단축키를 제대로 익혔을 때부터 시작

저도 신입 때는 마우스로만 다 했었는데, 단축키 좀만 익히고 나니까 도면 속도가 2배는 빨라지더라고요.





오늘은 그런 저의 경험을 바탕으로 신입 사원분들부터 실무 설계자분들까지 실전에서 바로 써먹을 수 있는
AutoCAD 단축키 30가지를 알려드릴께요

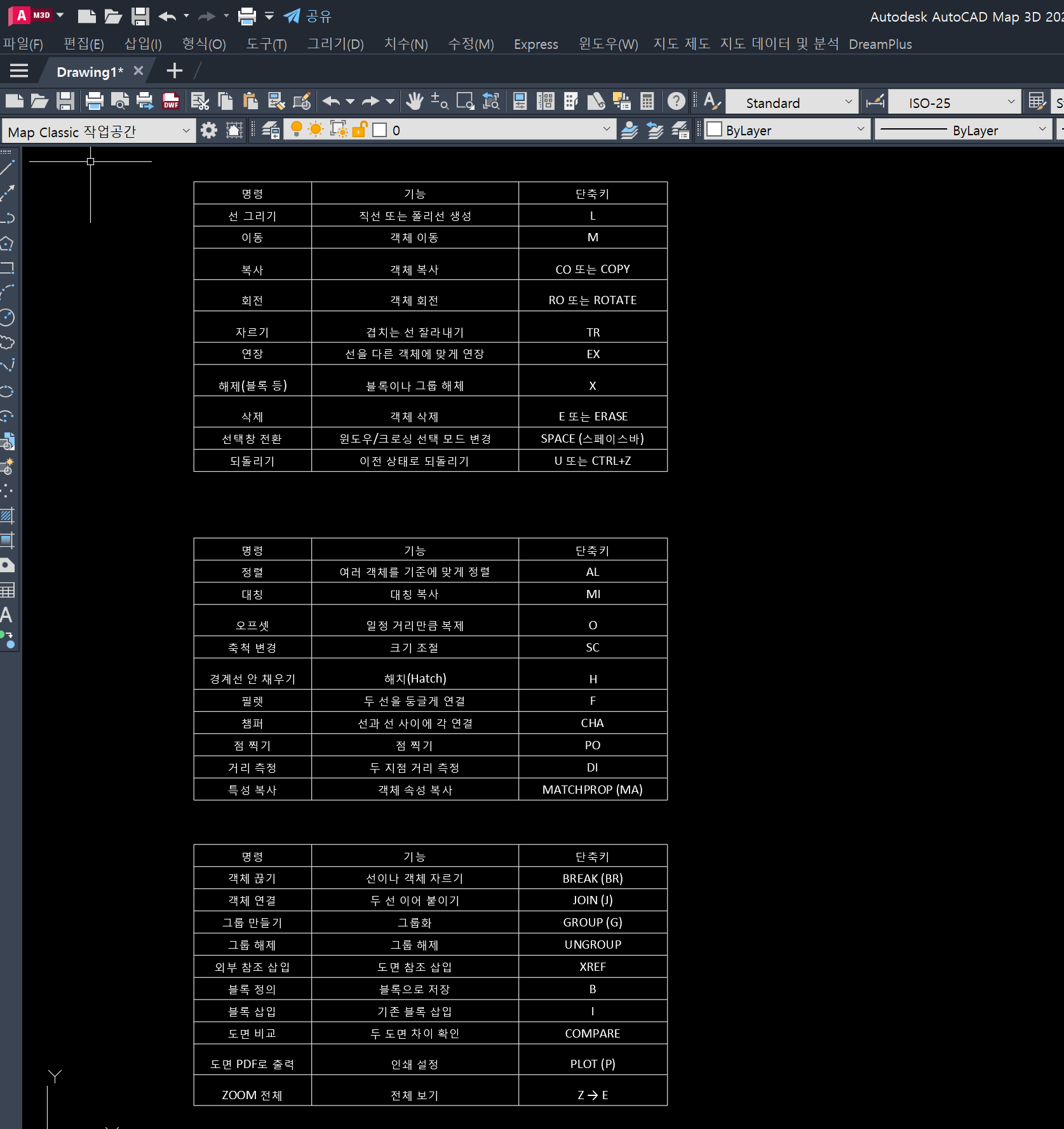

캐드 단축키 30선



CAD 기본 중의 기본! 꼭 알아야 할 핵심 단축키 10개

명령	기능	단축키
선 그리기	직선 또는 폴리선 생성	L
이동	객체 이동	M
복사	객체 복사	CO 또는 COPY
회전	객체 회전	RO 또는 ROTATE
자르기	겹치는 선 잘라내기	TR
연장	선을 다른 객체에 맞게 연장	EX
해제(블록 등)	블록이나 그룹 해체	X
삭제	객체 삭제	E 또는 ERASE
선택창 전환	윈도우/크로싱 선택 모드 변경	SPACE (스페이스바)
되돌리기	이전 상태로 되돌리기	U 또는 CTRL+Z

이 10개만 제대로 외워도, 도면 작업 속도가 눈에 띄게 빨라지니까 무조건 쓰세요... 뭐 요즘분들은 기본이겠죠...











캐드 실무에서 자주 쓰는 실전 단축키 10가지

명령	기능	단축키
정렬	여러 객체를 기준에 맞게 정렬	AL
대칭	대칭 복사	MI
오프셋	일정 거리만큼 복제	O
축척 변경	크기 조절	SC
경계선 안 채우기	해치(Hatch)	H
필렛	두 선을 둥글게 연결	F
챔퍼	선과 선 사이에 각 연결	CHA
점 찍기	점 찍기	PO
거리 측정	두 지점 거리 측정	DI
특성 복사	객체 속성 복사	MATCHPROP (MA)



제일 많이 쓰는 것들만 모아봤어요. 이건 뭐… 안 쓰면 손해죠 속성복사 모르시는분들 많더라구요.... 깜놀...









오토캐드 진짜 똑똑한 작업자를 위한 고급 단축키 10가지



명령	기능	단축키
객체 끊기	선이나 객체 자르기	BREAK (BR)
객체 연결	두 선 이어 붙이기	JOIN (J)
그룹 만들기	그룹화	GROUP (G)
그룹 해제	그룹 해제	UNGROUP
외부 참조 삽입	도면 참조 삽입	XREF
블록 정의	블록으로 저장	B
블록 삽입	기존 블록 삽입	I
도면 비교	두 도면 차이 확인	COMPARE
도면 출력	인쇄 설정	PLOT (P)
ZOOM 전체	전체 보기	Z → E

조금 익숙해지신 분들께 추천드리는 고급 기능(손가락이 자동이라 막상 잊기도 합니다. 손가락이 기억하는 단축키)







단축키 설정 & 활용 팁

• 단축키는 무조건 외우기보다, 자주 쓰는 것부터 익숙하게 쓰는 게 먼저입니다.
• 도면 파일 하나 열어놓고 실습해보면서 손에 익히는 게 제일 빨라요.
• AutoCAD 옵션에서 자주 쓰는 명령어는 사용자 단축키로 설정도 가능합니다.

처음엔 헷갈릴 수 있지만 조금만 익숙해지면 손이 먼저 움직입니다. 제가 딱 그랬거든요. 한 달만 진짜 꾸준히 써봤는데, 어느새 마우스를 쓰는 시간이 반으로 줄었어요.(일명 타타타타타닥 불꽃캐드)



하루에도 수십 번씩 반복하는 작업일수록, 손가락이 기억하면 몸이 편해집니다

지금부터라도 하나씩 익혀보세요. 다음 도면 작업이 한결 가벼워질 거예요.
